7 techniques pour créer des bandes/plages de valeurs derrière des courbes

Je me suis amusé à chercher et comparer différentes méthodes pour créer une zone rectangulaire derrière une courbe pour montrer une plage de validité par exemple.

Résultat attendu

Rappel :

• Courbe : Ce graphique utilise une série de données (valeurs d'ordonnées Y), les valeurs d'abscisses (catégorie) sont générées à partir d'étiquettes (exemple : Dijon, Lyon, Paris) ayant le même écartement.
• Nuage de points : Ce graphique utilise deux séries de données (valeurs d'abscisses X et valeurs d'ordonnées Y). C'est le graphique "classique" du collège.

Méthode 1

Utilisable pour les types : Courbe ou Nuage de points.

Outil utilisé : Un autre graphique Courbe ou Nuage de points reliés.

Principe de réalisation :

• On ajoute une série supplémentaire sous forme d'un graphique Courbe (même nombre de catégorie que la série principale) ou d'un graphique Nuage de points reliés (les 2 points extrêmes).
• Graphique positionné derrière la série principale.
• On joue sur l'épaisseur du tracé (pouvant aller jusqu'à 1584 pts) pour paramétrer la hauteur de la bande.

Avantages :

• Utilisation de l'axe Y principal seulement.
• Très facile à réaliser et à mettre à jour.

Inconvénients

• Hauteur de la bande est non dynamique, elle ne change pas en cas de modifications de l'échelle de l'axe Y principal.
• Avec un graphique Courbe, il faut avoir le même nombre de points/catégories que la série principale.

Méthode 2

Utilisable pour les types : Courbe ou Nuage de points.

Outil utilisé : Un graphique en Histogramme empilé avec une seule barre de 2 valeurs, utilisant l'axe Y secondaire.

Principe de réalisation :

• On ajoute un histogramme empilé (1 barre de 2 valeurs soit 2 séries d'une seule valeur). La 1^ère valeur sert à positionner la barre, la 2^ème donne la Hauteur de la barre.
• On active l'axe secondaire pour l'histogramme ce qui le positionne en arrière-plan.
• En passant la largeur de l'intervalle (des barres) de la série à 0 %, on étend la barre sur toute la largeur de la zone de traçage.
• On enlève le remplissage et les bordures de la série du bas.

Avantages :

• Facile à réaliser et à mettre à jour (2 valeurs à changer).
• Hauteur de la "barre" dynamique en cas de changement de l'échelle de traçage.

Inconvénients

• Nécessite de s'assurer que l'axe principal et secondaire ont les même valeurs de départ et de fin (1).
• Utilisation de l'axe Y secondaire.

La couleur de remplissage (orange) de la barre du bas doit être, bien évidement, retirée (laissée pour faciliter la compréhension du procédé).

Méthode 3

Utilisable pour les types : Courbe ou Nuage de points.

Outil utilisé : Un graphique en Histogramme empilé avec plusieurs barres de 2 valeurs, basé sur l'axe principale.

Principe de réalisation :

• On ajoute un histogramme empilé (plusieurs barres de 2 valeurs/séries). La 1^ère valeur sert à positionner la barre, la 2^ème donne la Hauteur de la barre.
• Il faut autant de barre que de catégorie de la Courbe ou de graduations de l'axe des abscisses pour un graphique Nuage de points.
• Graphique positionné derrière la série principale.
• On enlève le remplissage de la série du bas et les bordures des 2 séries.

La couleur de remplissage (orange) des barres du bas doit être, bien évidement, retirée (laissée pour faciliter la compréhension du procédé).

Avantages :

• Utilisation de l'axe Y principal seulement.
• Assez facile à réaliser.
• Hauteur de la "barre" dynamique en cas de changement de l'échelle de traçage.

Inconvénients

• Avec un graphique en Courbe, il faut avoir le même nombre de points/catégories que la série principale.
• Avec un graphique en Nuage de points, il faut avoir le même nombre de valeurs que le nombre de graduation de l'axe !

Méthode 4

Utilisable pour les types : Courbe ou Nuage de points.

Outil utilisé : Un graphique en Aires empilées.

Principe de réalisation :

• On ajoute 2 séries supplémentaire sous forme d'aires empilées. La 1^ère aire sert à positionner la barre, la 2^ème représente la barre.
• Il faut autant de valeur que de catégories du graphique en Courbe ou que de graduations de l'axe des abscisses pour un graphique en Nuage de points.
• Positionné derrière la série principale.
• On enlève le remplissage et les bordures de la série du bas.

Avantages :

• Utilisation de l'axe Y principal.
• Facile à réaliser et à mettre à jour.
• Hauteur de la "barre" dynamique en cas de changement de l'échelle de traçage.

Inconvénients

• Avec un graphique en Courbe, il faut avoir le même nombre de points/catégories que la série principale.
• Avec un graphique en Nuage de points, il faut avoir le même nombre de valeur que le nombre de graduation de l'axe !

Méthode 5

Utilisable pour les types : Courbe ou Nuage de points.

Outil utilisé : Un graphique en Barre.

Principe de réalisation :

• On ajoute une série supplémentaire sous forme d'un graphique en Barre.
• L'axe secondaire s'active automatiquement (positionne la barre en arrière-plan).
• On peut :
  • Utiliser qu'une seule barre : Elle se positionnera au milieu de la zone de traçage.
    • Avec la largeur de l'intervalle (des barres) de la série, on dimensionnera la hauteur de la barre.
    • On ajustera la position de la courbe principale via son axe verticale pour la positionner par rapport à la barre.
  • Utiliser plusieurs barres : Le nombre dépend du résultat attendu.
    • Il faudra peut être jouer sur l'échelle de l'axe des ordonnées pour avoir quelque chose de compatible (multiple de la hauteur de la barre).

      La couleur de remplissage (bleu) des barres doit être, bien évidement, retirée (laissée pour faciliter la compréhension du procédé).

Avantages :

• Très facile à réaliser (1 barre) et à mettre à jour.

Inconvénients

• Utilisation de l'axe Y secondaire.
• Hauteur de la bande n'est pas dynamique, elle ne change pas en cas de modification de l'échelle de l'axe Y principal.

Méthode 6

Utilisable pour les types : Courbe ou Nuage de points.

Outil utilisé : Un graphique en Nuage de points (1 seul valeur) et d'une barre d'erreur verticale.

Principe de réalisation :

• On ajoute une série supplémentaire sous forme d'un graphique Courbe ou Nuage de points avec un seul point ayant comme ordonné le milieu de la barre.
• On ajoute une barre d'erreur verticale (sans empattements/extrémités).
• On paramètre la longueur des branches de la barre d'erreur via Marge d'erreur personnalisé (ici 1 en haut et en bas).
• On modifie la largeur de la barre d'erreur verticale (pouvant aller jusqu'à 1584 pts) pour que sa longueur corresponde à la longueur de la zone de traçage.

Avantages :

• Utilisation de l'axe Y principal.
• Hauteur de la barre s'adaptant aux changements d'échelle et pouvant être liée à des cellules.

Inconvénients

• Limitation en termes de largeur réalisable.
• Hauteur de la bande est dynamique en cas de changement d'échelle de l'axe Y principal.

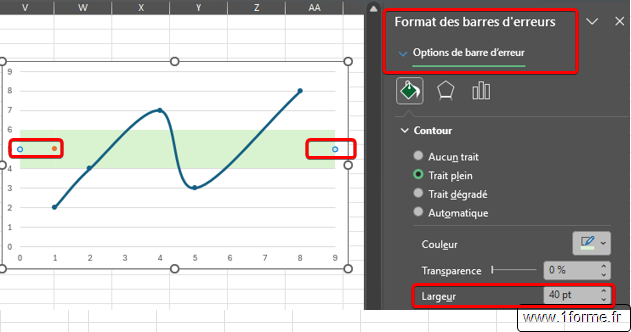

Méthode 7

Utilisable pour les types : Que Nuage de points !

Outil utilisé : Un graphique en Nuage de points (1 seul valeur) et d'une barre d'erreur horizontale.

Principe de réalisation :

• On ajoute une série supplémentaire sous forme d'un graphique Nuage de points avec un seul point ayant comme ordonné le milieu de la barre.
• On ajoute une barre d'erreur horizontale (sans empattements/extrémités).
  • On supprime la barre d'erreur verticale ajoutée automatiquement.
  • On paramètre la longueur des branches de la barre d'erreur via Marge d'erreur personnalisé (ici 1 à gauche, 8 à droite).
• On modifie la largeur de la barre d'erreur verticale (pouvant aller jusqu'à 1584 pts) pour que sa hauteur corresponde à la Hauteur attendu.

Avantages :

• Utilisation de l'axe Y principal.
• Longueur de la barre pouvant être dynamique (lié à des cellules).

Inconvénients

• Hauteur de la bande non dynamique en cas de changement d'échelle de l'axe Y principal.

Merci pour votre attention bienveillante.
